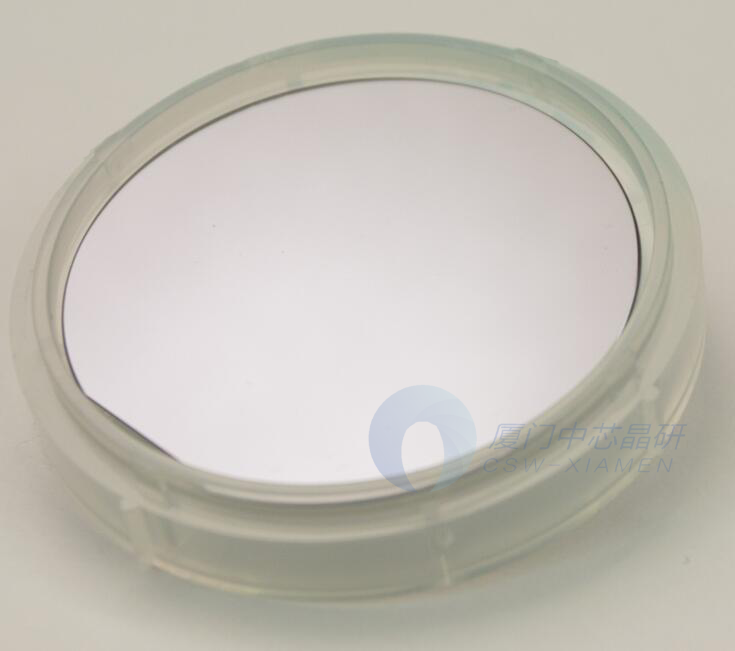

InP基异质结双极晶体管（HBT）外延片 *S

        异质结双极晶体管（HBT）是一种目前被广泛应用于微波和毫米波器件的技术。它具备超高速、低噪声、高功率和高线性等优势，在光纤通信、无线通信等电子系统中有着重要应用。基于InP外延材料以及含磷化合物材料是制备HBT器件的主要材料体系。InGaP/GaAs材料体系是制备微波功率HBT器件的首选材料，而InP基材料体系则是毫米波HBT器件的主要材料。可供InP基单/双异质结双极晶体管结构，具体结构请参考下表：

1. InP异质结双极晶体管结构

1）单异质结双极晶体管（SHBT）结构

2）双异质结双极晶体管（DHBT）结构

2. 异质结双极晶体管结构的材料体系

HBT可以根据所使用的衬底材料进行分类。一般来说，主要有GaAs、Si和InP三种衬底，其中最成熟的是GaAs。表1显示了用于III-V族HBT的可能材料系统：

表1 制备HBT的不同材料体系

        其中，InP衬底与GaAs相比有以下优势：InGaAs的特定组成与InP晶格匹配，并且InGaAs具有比GaAs高约1.5倍的电子迁移率。此外，由于与GaAs相比，InP和InGaAs的Γ-L和Γ-X谷的分离更大，能够提供更高的速度过冲，这将导致更高的电子速度和更高的fT。

3. InP异质结双极晶体管应用

        用于本地多点分配系统（LMDS）的毫米波收发器将受益于InP技术。InP HBT技术为这些数字网络提供了高效率和高线性能力。由于带宽的价值，在有更大频谱可用的情况下，这些链路的频率将继续增加。

        蜂窝电话功率放大器具有非常严格的性能要求，包括高功率附加效率（PAE）、用于长通话时间和待机时间的低关断泄漏电流、用于稳健使用的高击穿电压以及低实施成本。InP HBT提供了比GaAs HBT技术更好的性能。与GaAs HBT实现方式相比，可比较的微波功率放大器已经证明InP HBT实现具有更大的线性。

        InP HBT技术特别适用于高速光纤电路，包括用于互联网骨干宽带数据传输的单通道SONET OC-768、40GBPS。InP HBT在几个关键前端组件块方面具有优势，包括跨阻抗放大、增益控制、时钟和数据恢复、调制器驱动器以及高速MUX/DMUX功能。

        更多InP外延片信息或疑问，请邮件咨询：vp@honestgroup.cn
